图解支付：金融级密钥管理系统，筑牢支付安全的铜墙铁壁！

图解支付-金融级密钥管理系统：构建支付系统的安全基石

在数字化支付时代，你是否想过，每一次扫码、每一次转账，背后是谁在守护你的资金安全？数据安全是支付系统的生命线。金融级密钥管理系统（KMS）作为支付安全的核心技术，就像一位无形的卫士，肩负着保护敏感数据、严防泄露、确保交易安全的重任。本文以图解形式，带你深入剖析金融级密钥管理系统的设计与实现，涵盖密钥分级体系、生命周期管理、存储安全、性能优化及容灾方案等硬核细节。

今天，我们来挑战一个专业的安全技术难题：如何设计并实现一个金融级密钥管理系统？准备好了吗，一起潜入安全深处！

虽非安全专家，但我亲手打造过基于硬件加密机的金融级密钥管理系统（硬件加密机，你见过吗？）。多年深耕安全，啃过的书早已堆成山。

支付流程、清算账务等内容随处可见，但像这样深度拆解金融级密钥管理系统的设计，全网独此一篇！

内容有点硬核，一时消化不了？建议先收藏，关键时刻或许能救场！

频频曝光的个人数据泄露事件，动辄数千万条记录，若放在持牌支付公司，后果不堪设想：用户信任崩塌，牌照岌岌可危。现实是许多研发团队缺乏深度安全架构经验，难以构建高安全的密钥管理体系。

今天，我们将彻底解构金融级密钥管理系统，讲透密钥分级体系、轮换机制、存储安全与性能平衡、跨机房容灾等关键技术战术。

安全界有云：“密钥即数据，数据即财富”。如果你关注数据安全，或想提升公司安全护城河，或对金融级安全体系好奇，就跟着墨哥一起，探索金融级密钥管理系统的设计奥秘吧！

在数字化经济浪潮中，支付系统如同血液般关键，但安全挑战日益严峻——数据泄露事件频发，时刻威胁着信任基石。在此背景下，高度安全的金融级密钥管理系统（KMS）脱颖而出，成为支付系统不可或缺的守护神。

密钥管理系统掌控密钥的全生命周期，涵盖生成、分发、使用、存储、轮换和销毁等环节，通过铁腕措施保护密钥，确保交易数据固若金汤。当然，有效的密钥管理不仅是技术活，更涉及政策、流程与人员的系统协同。

本文以图解方式，深入浅出地金融级密钥管理系统的设计与实现，助你理解其在支付安全中的核心作用。我们将从基本概念切入，逐步深入到产品架构、系统部署及设计细节，全面展示如何打造坚不可摧的密钥管理策略。

希望这篇指南，能为支付系统的工程师和架构师们提供实战利器。

在深入密钥管理系统（KMS）之前，掌握以下核心术语至关重要——它们构建了加密世界的语言基石，是理解后续内容的关键。

密钥（Key）：一串用于加密和解密数据的信息，是数据保护的根基。根据用途，可分为主密钥、工作密钥等。主密钥/本地主密钥（Master Key / Local Master Key）：密钥体系的最高统帅，用于加密和保护其他密钥（如工作密钥）。因其至高无上，通常由硬件加密机（HSM）生成和存储，确保绝对安全，故常称本地主密钥。区别主密钥（Zone Master Key）：用于密钥传输前的加密盾牌。例如，将工作密钥发往各安全服务中心时，需用ZMK先加密。一般借助公私钥实现，后文详述。工作密钥（Working Key）：直接用于业务数据加解密的战斗先锋。由主密钥加密保护，确保安全无虞。数据加密密钥（Data Encryption Key，DEK）：专为业务数据加解密而生的密钥。有时与工作密钥同义。密钥加密密钥（Key Encryption Key，KEK）：专门加密工作密钥的护卫密钥。在分布式环境下，工作密钥需缓存在各机房，此时用KEK加密而非明文缓存。硬件安全模块（Hardware Security Module，HSM）：即硬件加密机，专用于生成、存储和管理数字密钥的物理设备。它提供物理隔离和顶级安全功能，银行业必备。密钥生命周期（Key Lifecycle）：描述密钥从生成到销毁的全过程，包括生成、分发、激活、使用、轮换、废弃和销毁等阶段。密钥轮换（Key Rotation）：定期更换密钥的战术。通过轮换，降低密钥被破风险，提升系统防御力。双因素认证（Two-Factor Authentication，2FA）：强化安全的重兵把守，要求用户提供两种身份验证，如密码加物理令牌或手机OTP。硬件加密机维护时常用此策。数字签名（Digital Signature）：私钥签名，公钥验签。用于验证消息完整性和来源真实性，防篡改利器。加密（Encryption）：数据保护的核心手段，将明文通过算法和密钥转为密文，解密方可读取。常见算法有AES、RSA等。

这些术语可能有些晦涩，几张图帮你轻松掌握：

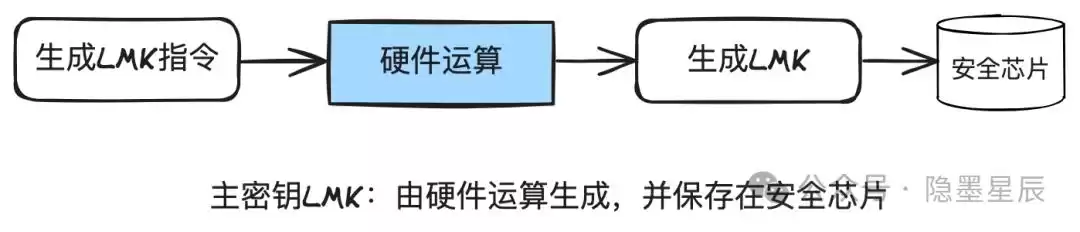

主密钥生成与保存：硬件运算生成，深藏安全芯片。

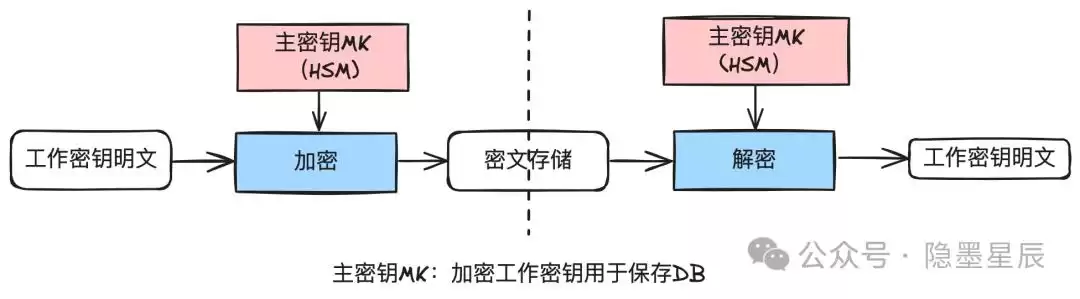

主密钥作用：加密工作密钥，存入数据库。

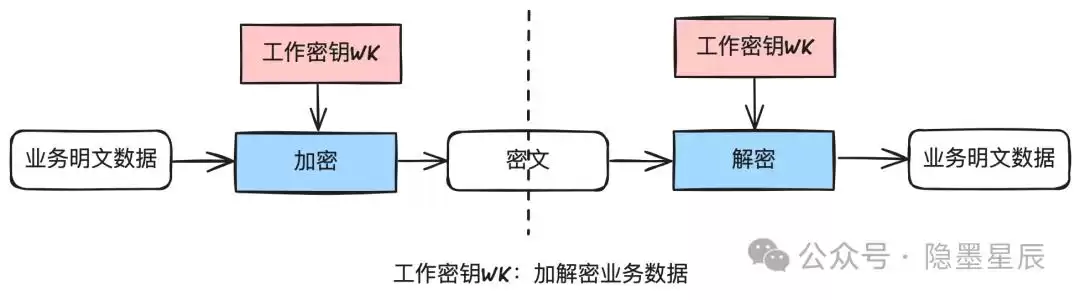

工作密钥：加密业务明文数据。

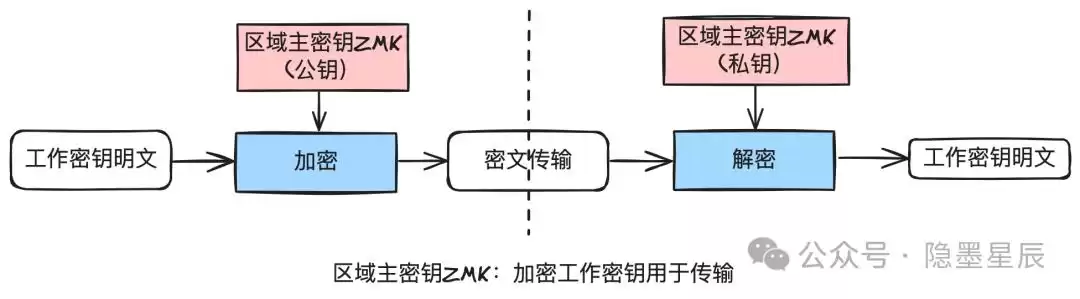

区域主密钥：加密工作密钥用于传输。

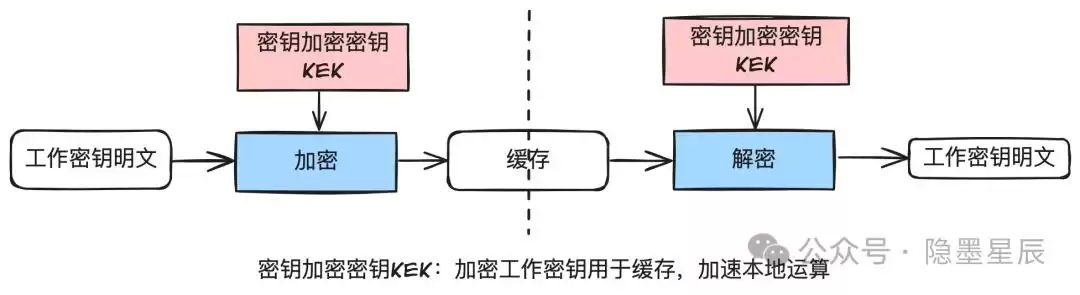

密钥加密密钥：加密工作密钥用于缓存，加速本地运算。

三、建设目标

打造密钥管理系统（KMS），需瞄准以下靶心：

确保数据安全：核心使命——保护支付敏感数据，防泄露、防篡改、防未授权访问。系统需确保所有业务数据在存储和传输中全程加密。支持密钥全生命周期管理：提供密钥生成、分发、使用、存储、轮换、废弃和销毁的全流程管控，保障密钥安全有效。满足合规性要求：严守行业安全标准与法规，让支付系统合规无忧。提高系统可用性和灵活性：通过快速密钥轮换和备份恢复，增强对安全事件的响应力，保障业务永续。简化管理并降本：自动化密钥流程加直观管理界面，降低操作复杂度与运营成本。支持多种密钥类型和算法：灵活适配不同加密需求，提供多样密钥解决方案。实现高性能和可扩展性：扛住高并发冲击，支持业务增长与横向扩展。提供强大访问控制和审计：基于角色的访问控制（RBAC）加详细操作日志，助力安全审计与事后追溯。用户友好操作界面：直观易用的管理界面，提升体验，降低门槛。支持灾难恢复和数据备份：构建高可用架构，实现密钥及时备份与灾难恢复，确保数据持久安全。

目标看似宏大，却是密钥管理系统的必备指南。一个完备、安全的系统必须达标。4. 系统架构

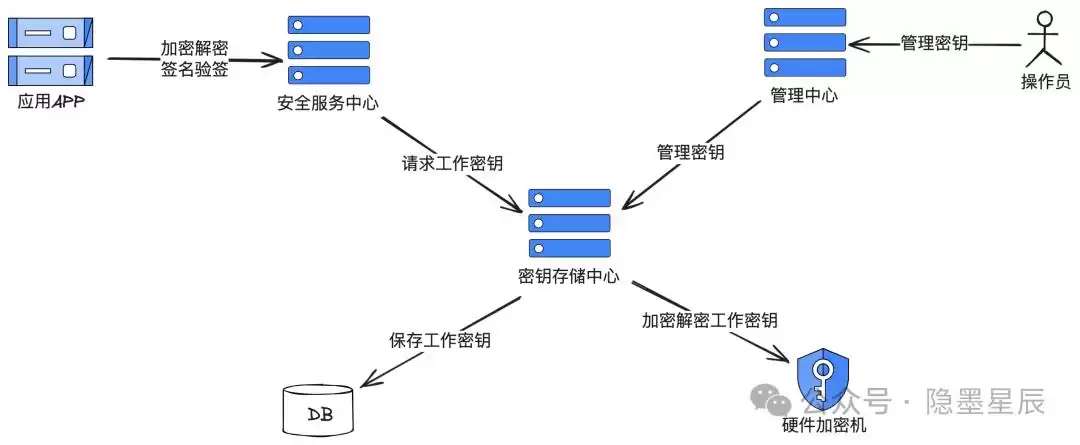

简化版本系统架构：

在密钥管理系统中，兼顾分布式与安全网络隔离，需切分三个子系统：

安全服务中心：提供加密、解密、签名、验签、访问控制等基础能力。可水平扩展。密钥存储中心：负责密钥存储、轮换等核心能力。独立网络隔离区。管理中心：提供后台管理，如配置密钥、授权应用、对接硬件加密机（HSM）等。硬件加密机（HSM）：保存主密钥，加密工作密钥。

后续部署架构中，我们将明白为何一分为三。

子功能设计可参考后文“设计细节”章节。

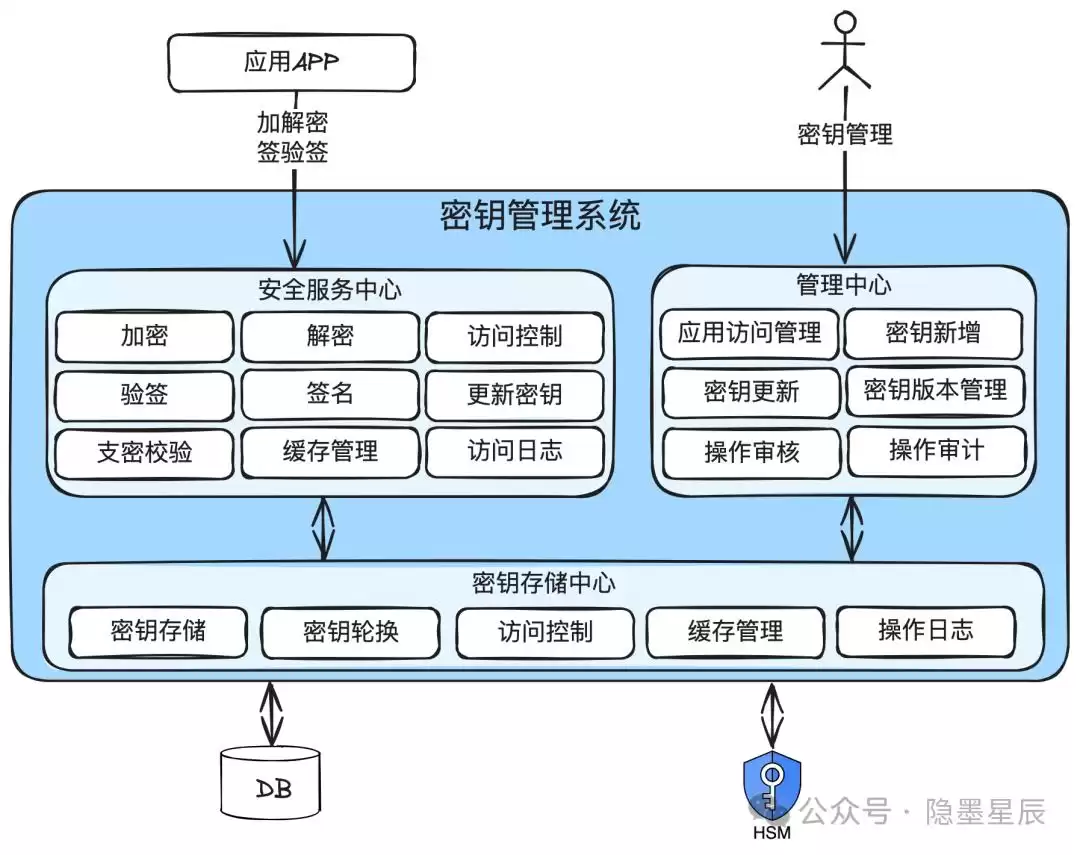

详细功能的系统架构：

五、部署架构

构建密钥管理系统（KMS），部署架构直接影响可用性、扩展性和安全性。支付系统需应对高并发与灵活需求，分布式部署成必然之选。

核心设计原则

高可用性：多数据中心分布式部署实例，单点故障不垮，服务永续。灵活扩展性：随业务增长横向扩展节点，轻松应对流量洪峰。数据一致性：先进数据同步技术，确保各节点密钥信息一致，杜绝安全漏洞。安全隔离：不同物理位置部署服务，实现安全隔离，降低单点攻击风险。灾难恢复：地理分散部署加备份恢复策略，灾难来袭快速重生。

分布式部署架构

中心管理节点：掌控全系统，负责策略制定、访问控制、审计日志等核心管理。区域管理节点：各地理区域部署，处理本地密钥请求，实现数据近邻，优化响应。数据同步机制：可靠同步技术（如同步/异步复制），确保区域节点数据实时一致。安全网络：所有节点通过加密连接，护数据传输，防截获防篡改。

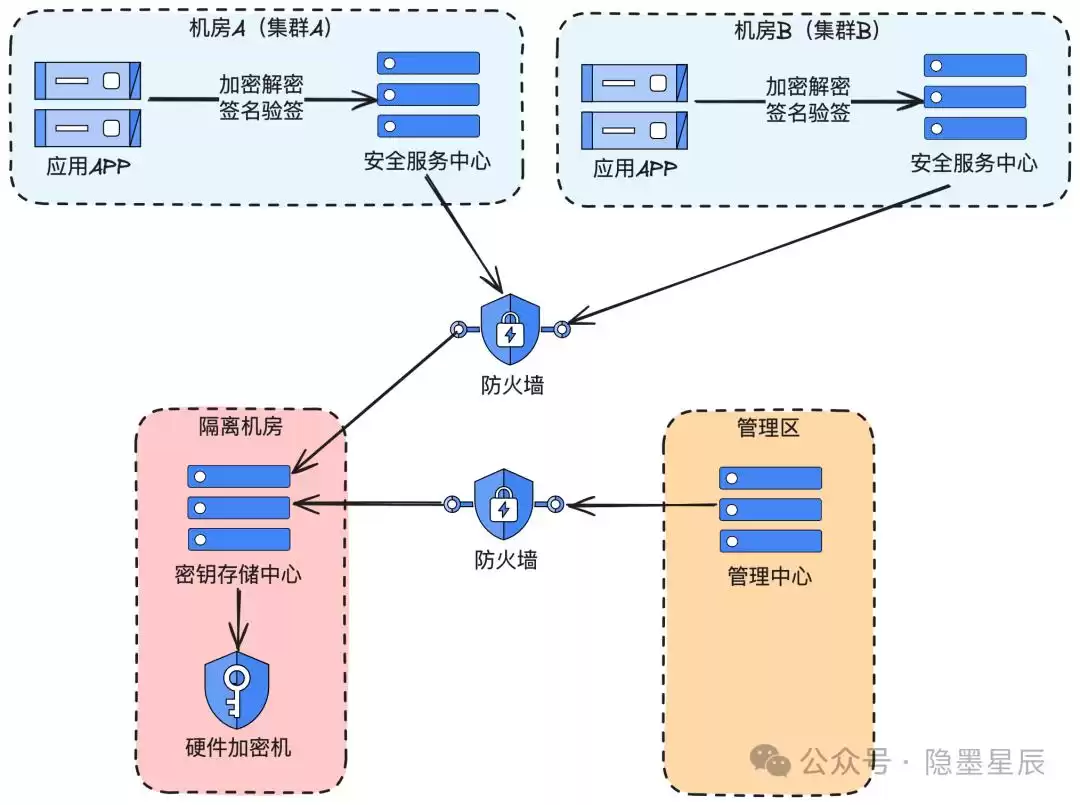

部署简图如下：

一时未寻防火墙常用图标，姑且一观。

核心要点：

密钥存储中心和硬件加密机驻守隔离区。

管理中心部署于管理区或隔离机房，建议遵从安全团队指引。

安全服务中心进驻各应用APP机房，就近提供加解密、签验签服务，可水平扩展。

安全服务中心设本地缓存，隔离机房短时失联，服务照常运转。

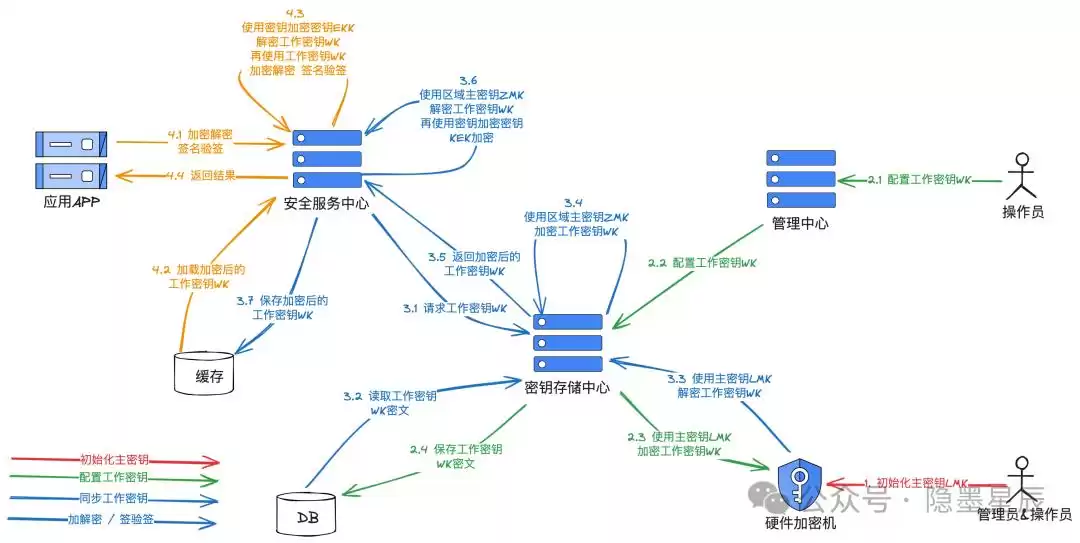

6.1. 数据流图

核心四步走：

初始化主密钥。配置工作密钥。同步工作密钥至各节点安全服务中心。实战加密解密、签名验签服务。

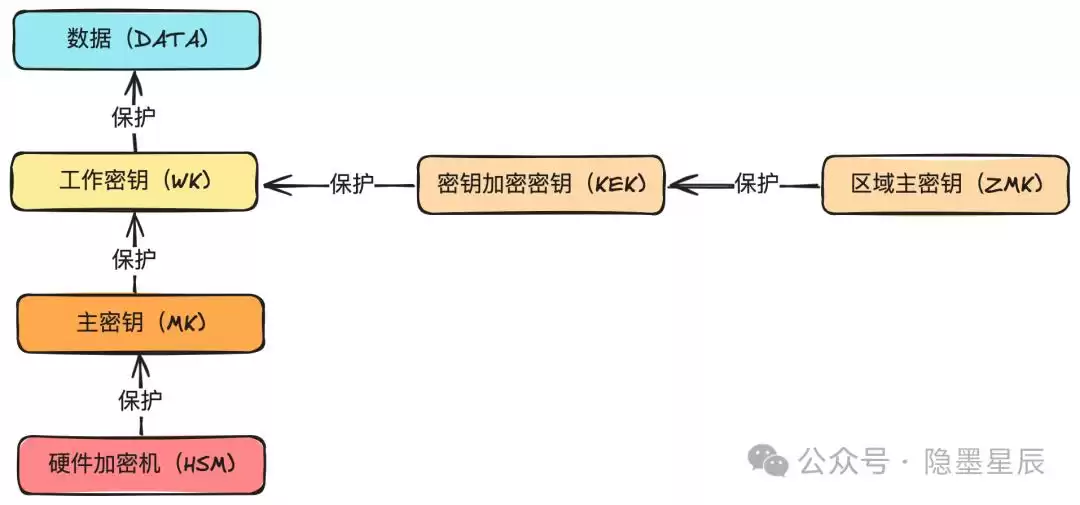

6.2. 密钥分级设计

构建支付系统密钥管理体系，密钥分级设计是安全基石。通过分级管理与差异防护，有效降低泄露风险，提升系统防御。

密钥分级核心要素：

主密钥/本地主密钥（Master Key / Local Master Key）：

级别：最高统帅，根密钥。保护：栖身硬件安全模块（HSM），物理逻辑双重防护，固若金汤。用途：加密解密工作密钥，不直接参与业务数据加解密。管理：由最高权限安全管理员掌控，访问操作严控。维护时常需3管理员+1操作员同时在场，各持物理管理卡与独立密码，全员验证方可操作。

工作密钥（Working Key）：

级别：前线战士，用于实际业务数据加解密。保护：由主密钥加密，藏于加密数据库或安全配置文件。用途：直击业务数据加密解密，如用户信息、交易数据。管理：支持自动轮换更新，减少人工干预，提效保安。

需说明，严格讲，区域主密钥也存于硬件加密机。但实现时，若区域节点不想部署硬件加密机，可生成公私钥对，私钥放区域节点，公钥置密钥存储中心。

密钥分级优势：

分层防护：密钥分级管理，构建多层防御体系，即便低级密钥泄露，不伤系统根本。

灵活管理：主密钥与工作密钥分离，让轮换更新更灵活高效，同时减少主密钥使用频次，降风险。

性能与安全平衡：不同层级应用不同密钥，在保安全前提下优化性能，尤其应对高频业务数据加解密。因硬件加密机运算效率有限，且成本高昂，不便水平扩展。

密钥分级设计是支付系统高安全不可或缺的一环，为密钥管理提供完整框架。

6.3. 访问控制

在支付系统密钥管理体系，严格访问控制是安全命门。其核心是确保仅授权用户或应用可访问操作密钥，严防非法导出或滥用。

访问控制三大核心：

1）用户分级管理

用户角色与权限：定义不同用户角色，各角色权限各异。如系统管理员拥最高权，可管用户与密钥策略；安全管理员负责主密钥管理，包括生成、备份、恢复等；普通用户仅能用工作密钥进行日常加解密。主密钥操作物理安全：主密钥操作，如生成、备份、恢复，仅限特定安全管理员在物理安全环境下通过硬件安全模块（HSM）直接操作。此类操作需详记审计日志，且关键操作常需多人同时在场。工作密钥审批流程：导出工作密钥或敏感操作，需经多层审批。每步皆有清晰操作记录与日志，便于事后审计追踪。

2）密钥与应用的绑定

应用级访问控制：每把密钥指定可访问应用列表。仅列表内应用可用对应密钥进行加解密或签验签。有效防密钥被非授权应用使用，增强安全。密钥使用策略：对每把密钥，可定义详细使用策略，包括时间窗口、IP范围、访问频率等。这些策略可配于KMS，由系统强制执行。但因主要供内网应用使用，通常少有限制。

3）加密解密和签名验签的集中处理

密钥集中处理：所有加解密和签验签操作均通过密钥管理系统集中完成。通过API或服务接口供给外部应用，避免密钥直接暴露。工作密钥保护：工作密钥始终以加密形式存储，且不可导出或直接读取。所有密钥操作在KMS内部完成，确保安全。

通过分层访问控制，结合用户分级、密钥绑定及操作集中管理，可有效护钥防未授权访问使用，为支付系统铸就坚实安全盾。

6.4. 工作密钥版本管理

在密钥管理系统（KMS）中，工作密钥版本管理是关键安全战术，借定时轮换机制强化系统防御。此策确保即使旧密钥泄露，攻击者也无法破解过往或未来加密数据。工作密钥版本管理要点：

定义密钥版本

版本命名：为每把工作密钥定义唯一版本标识，常含密钥ID和版本号。

版本属性：记录每版本关键属性，如创建时间、启用时间、过期时间及状态（激活、过期、废弃）。

定时轮换机制

自动轮换：依预设策略自动轮换工作密钥。例如，按最佳实践或合规要求，可设每三月自动生成新工作密钥版本并切换。

轮换通知：轮换前，系统应通知相关系统管理员与应用，确保其就绪迁移至新版本。

平滑过渡：新旧版本切换期，保旧版本可用一段时间，以便完成未处理加密操作，再逐步淘汰旧版。

版本回滚

应急回滚：若新版本密钥有问题，系统应支持快速回滚至前一稳定版本，保业务连续。

密钥版本跟踪与审计

版本历史记录：维护每把工作密钥的版本历史，包括各版本使用情况及更换缘由。

审计日志：记录所有密钥版本操作详记，包括版本创建、启用、废弃和删除等，以支安全审计与合规检查。

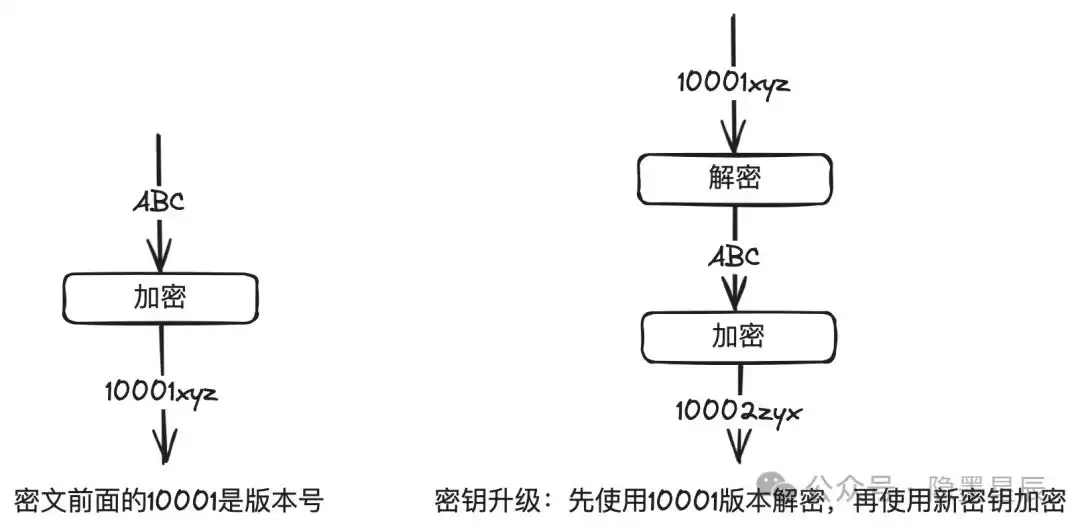

一个简单实现方案

对内部数据，直接在密文前加5位数版本号。如此，数据与密钥版本绑定。

实施工作密钥版本管理与定时轮换，KMS能有效降密钥泄露风险，提支付系统整体安全。此机制有助于满足行业安全标准与合规要求（如PCI-DSS），进一步护敏感数据周全。

6.5. 隔离部署

隔离部署是强化支付系统密钥管理安全的关键战术，通过物理或逻辑手段，将敏感组件与操作环境同系统其他部分分离，削减潜在安全威胁。

实施隔离部署核心考量：

物理隔离

硬件安全模块（HSM）部署：将存储管理主密钥的硬件安全模块（HSM）物理隔离于受控安全环境，如专用安全机房。此举既提主密钥安全，又防未授权物理访问。

独立密钥管理网络：建独立网络环境专用于密钥管理操作，与生产网、办公网隔离，避跨网攻击。

网络隔离

防火墙与网络分段：用防火墙和网络分段技术，将密钥管理系统同外部网络及他内部系统分离，防潜在网络攻击与数据泄露。

加密通信：确保所有进出密钥管理系统的网络通信皆用加密协议，如TLS，护数据传输安全。

数据隔离

敏感数据加密：确保存储传输的所有敏感数据（含密钥与加密业务数据）皆经加密，即便数据被非法访问，亦不可读。

备份与恢复策略：对密钥与关键配置数据实施定期备份，备份数据存于与生产环境隔离的安全位置，同时确保快速恢复力以应可能的灾难事件。

通过隔离部署，KMS能有效降安全威胁，提支付系统整体安全与稳定。隔离部署不仅御外攻，亦减内部失误或滥用之险。6.6. 性能设计

在密钥管理系统（KMS）设计中，性能是关键要素。高性能KMS能确保密钥生成、存取、更新及加密服务过程响应迅捷，满足支付系统等高并发场景需求。KMS性能设计核心策略：

缓存机制

密钥缓存：对频繁访问的工作密钥与会话密钥实施缓存，减对密钥存储库的直接访问，也减对硬件加密机的访问，提响应速。用合适缓存策略（如LRU算法）管理缓存密钥生命周期，确保密钥即时更新与过期密钥清除。

负载均衡与水平扩展

请求分发：用负载均衡技术在多个KMS节点间分发请求，平衡系统负载，提处理力。一般分布式部署架构皆支持。

水平扩展：因工作密钥缓存在本地运算节点，故安全服务中心可水平扩展，而不受硬件加密机所限。

并行处理

多线程操作：加解密等操作为运算优先型业务，应减线程数，以降低CPU切换损耗。

通过上述性能设计策略，KMS可满足高并发、低延迟的性能需求。以往实测，单机AES加解密可达约2万QPS。

6.7. 容灾设计

构建密钥管理系统（KMS），容灾设计是确保系统面对硬件故障、软件错误、人为失误或自然灾害时仍保业务连续与数据完整的关键。容灾设计核心要素：

数据复制与同步

跨地域复制：为保数据高可用与持久性，重要数据（含密钥材料、配置信息等）应跨多地域复制。用实时数据复制技术确保各地域数据一致。

异地备份：定期将关键数据异地备份，防单点故障致数据丢失。备份数据应加密存储，以护其安全。

自动故障转移

故障检测与自动转移：实现系统自动故障检测机制，一旦检测服务异常或系统故障，能自动将请求转至备用系统或节点，确保服务不间断。

负载均衡：通过负载均衡技术分配请求至健康服务节点，提系统整体稳定与可用性。

系统冗余设计

冗余硬件：在关键组件上采用冗余设计，如同机房需部署多台硬件加密机（HSM），以减单点故障风险。

服务冗余：部署冗余服务实例，包括数据库、应用服务器等，确保任何单一实例故障不影响整个系统运行。此亦在线服务部署常规动作。

容灾演练

定期演练：定期进行容灾演练，验证并改进容灾计划有效性，确保真实灾难发生时能快速有效恢复服务。

演练反馈：分析容灾演练结果，据反馈优化容灾计划与技术方案。

通过上述容灾设计措施，KMS能在面对各种不可预测故障与灾害时，保证密钥服务持续可用与数据完整，为支付系统等关键业务提供坚实安全基础。

工作交流中，发现密钥保存与使用有几大常见误区：

硬编码密钥：在代码中硬编码密钥，或将密钥以明文形式存于配置文件。这使得密钥易被未授权者访问，尤其当源代码公开或配置文件泄露时。

密钥复用：为简化管理，用同一密钥进行多种不同加密任务。此做法大增密钥被破解风险，一旦密钥被破，所有用该密钥加密的数据皆危。

忽视密钥生命周期管理：密钥一旦生成，便不再更换或更新。不定期轮换密钥增密钥被破解风险，且若密钥泄露，长期内数据皆不再安全。

不适当密钥存储：将密钥存于不安全环境，如普通数据库或文件系统。未经加密保护的密钥易被窃，尤在遭数据泄露或系统入侵时。

缺乏合适访问控制：对密钥访问权限控制不严，未实施基于角色的访问控制（RBAC）。这可致未授权用户访问使用密钥，增内部威胁风险。

部分缘于安全专业知识不足，或图一时方便，或条件不备（如无法采购硬件加密机，或研发资源不足），但无论如何，密钥保存与使用需整套完整策略与落地，需公司中高层重视方可能完整实现。

8.1. 实施步骤

总体而言，本文方案设计涉及知识储备与研发资源较高，对中小公司，建议分步实施：

明确密钥管理与使用规范。

建设基础密钥管理系统，统一管理与使用密钥。

对密钥管理系统进行网络与安全加固，如独立网段、访问控制、硬件加密机等。

8.2. 用户密码管理

用户密码是各公司必备，如登录密码、支付密码等。常闻新闻称某些大公司用户密码以明文存于数据库并被泄露。

密码设计需守以下准则：

前端需非对称加密后传后端。

后端需解密后，再加盐值重新对称加密存于DB。

为何用用户盐值？因每个用户盐值不同，这样即使两用户原始密码相同，加密后密文亦不同。

为何前端需非对称加密？因公钥可公开。

为何后端需对称加密用户密码，而非用散列？因可做密钥轮换。若不考虑密钥轮换，可用SHA256散列算法。

为何用硬件加密机？因更安全，无条件下，用SHA256散列算法更安。

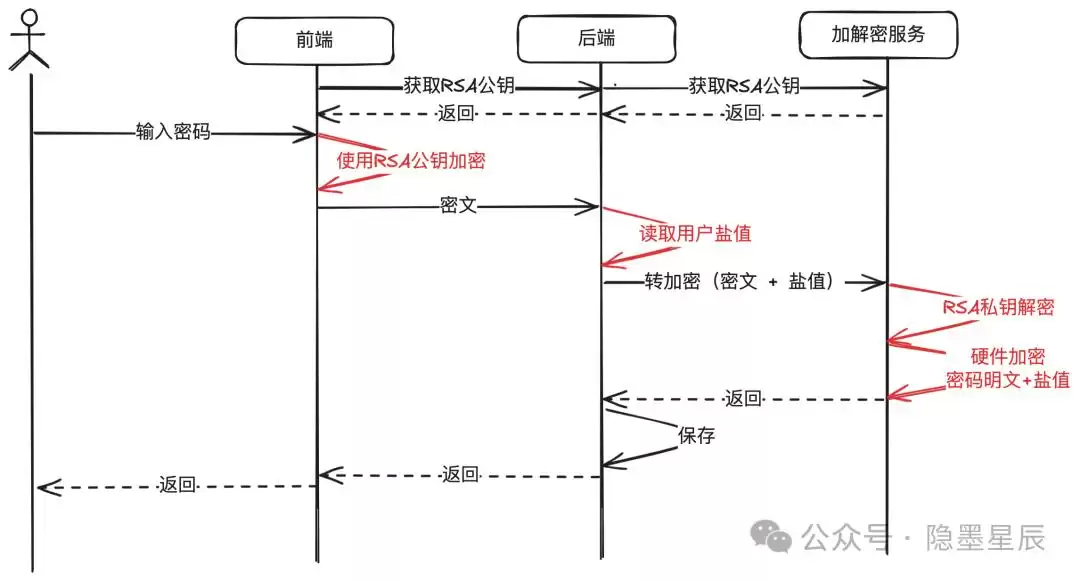

此处给一简单实现参考。

说明：

先由加解密服务生成RSA公钥，给前端。

用户输入密码，经RSA公钥加密后转后端，后端读取用户盐值，一并传加解密服务进行转加密。

加解密服务先用RSA私钥解密，然后重新将密码明文与盐值对称加密返回（或用SHA256散列）。

后端存密码密文至数据库。

正如开篇所言，“密钥即数据，数据即财富”。若你数据价值连城，密钥亦然珍贵。无论支付系统还是非支付类系统，密钥管理同等重要。构建高效、安全、可靠的密钥管理系统（KMS）不仅是支付系统设计核心任务，也是每家互联网公司开展业务的核心使命，只是许多公司尚未意识。

通过本文，我们深入探讨了金融级密钥管理系统的基本概念、设计原则及核心架构方案，旨在为你提供一个全面、深入的视角，理解KMS在支付系统中的关键作用与实现之道。我们还讨论了如何通过密钥分级管理、访问控制、工作密钥版本管理、隔离部署、性能设计和容灾设计等多元战术，确保密钥安全与系统稳定。整个设计虽略复杂，尤其对无安全经验的研发同学，但在支付世界，安全是基石。

感谢阅读！若觉此文有用，欢迎分享给伙伴，或在评论区畅聊你的见解。关注我们，获取更多支付安全干货！

本文由人人都是产品经理作者【隐墨星辰】，微信公众号：【隐墨星辰】，原创/授权 发布于人人都是产品经理，未经许可，禁止转载。

题图来自Unsplash，基于 CC0 协议。
